一、设备简介

       信号转发器能通过接收天线、锁定天空卫星信号。将卫星从室外引到室内，或其他收不到卫星信号的地方，能在室内用普通的卫星接受机收到卫星信号，在室内即可完成应在室外完成的各项工作，为GPS接收机提供可调整的测试信号。

二、产品应用

◆ GPS接收机产品的测试

   GPS产品生产线，GPS手机生产线，GPS实验室，科研院校等需要对GPS产品进行测试、产品性能验证等应用环境；

◆ GPS信号室内覆盖

 需要实现GPS信号的室内覆盖的各种场所：航空制造、航空维修、实验室、大厦停车场、GPS卖场、室内演示厅等。

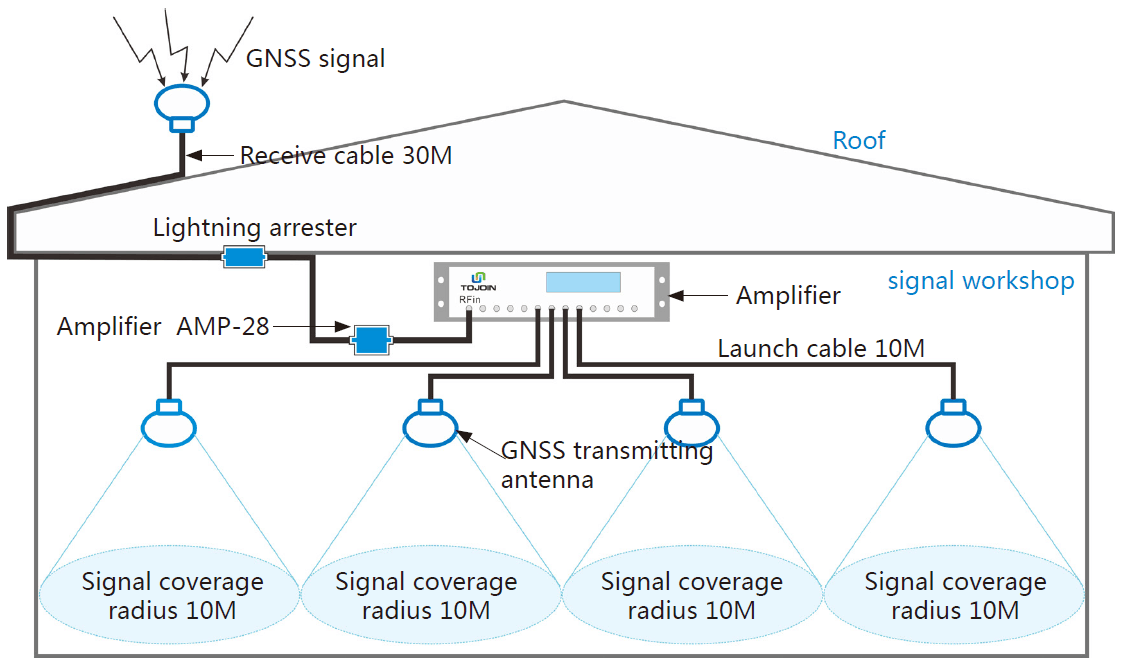

室内覆盖拓扑结构

三、说明

1、  接收天线通过安装夹具安装在楼顶；

2、  电缆组件RG8沿楼层外墙体固定，一段接室外接收天线，另一端通过合适位置进入室内，接避雷器，特殊环境下，可选择用PE或PVC塑胶管保护此电缆组件；

3、  避雷器固定在室内墙壁上，转发器放置在室内方便操作的地方；

4、  电缆组件3DFB一段接转发器，另一端接发射天线，通常从室内天花板走线；

5、  发射天线通过安装支架固定于天花板或者横梁上。

客户可根据实际情况，合理调整各部件位置。使得您日后的调整、刚换、检修最为方便快捷。

四、具体实例

停车场GPS信号覆盖方案

立交桥下GPS信号覆盖方案
