SMA/SMPM（凹面针）校准座

---

1、产品型号：SMA/SMPM（凹面针）校准座

2、产品料号：00.00.001.0548

3、基本性能参数：

项目	性能要求	备注
特性阻抗	50 Ω
频率范围	DC~8GHz
配用电缆	/
电压驻波比	DC~8GHz     ≤1.4
额定电压值	335V	海平面 20℃,50Hz 交流有效值
绝缘电阻	≥500MΩ
耐压	AC 500 V/1分钟:
插入损耗	≤2.2dB	和 SMPM 凹面针一起测试
工作温度范围	-10℃~85℃
工作湿度	10%~95%RH	温度为:(40士2)℃
应用化学环境要求	周围空气中应无酸性、碱性或其他腐蚀气体
机械寿命	3000次(最少)

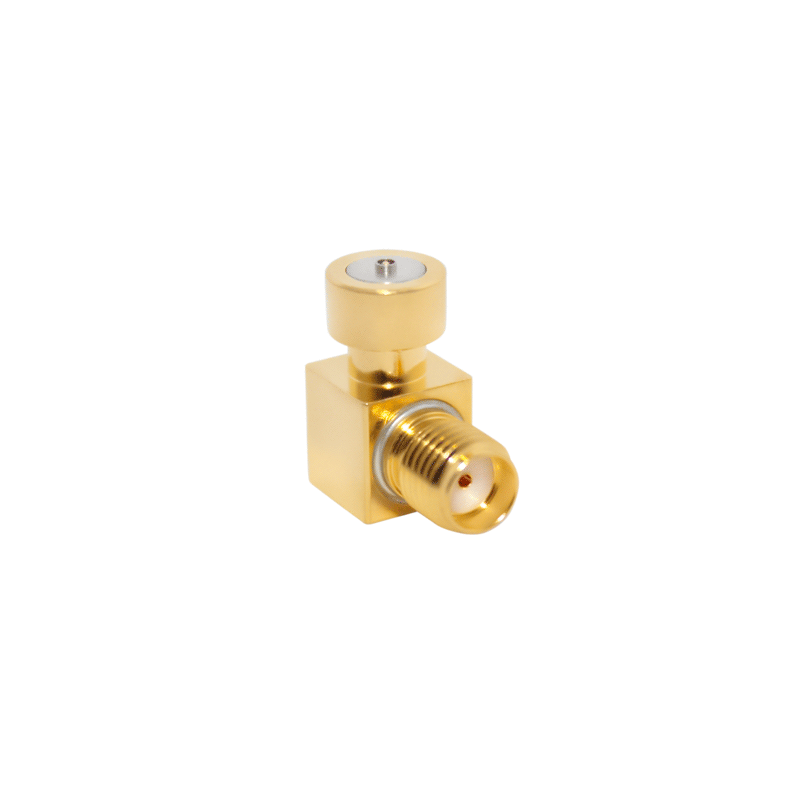

4、产品外观

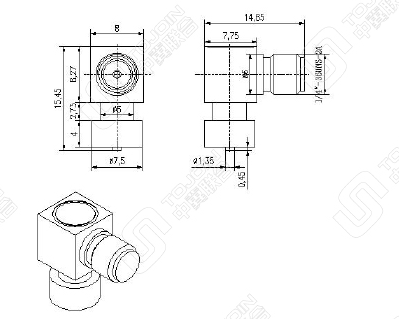

5、外观结构图
