SD4345-H自动屏蔽箱
SD4345-H自动屏蔽箱
1、名称规格：SD4345-H，自动屏蔽/工作尺寸 433 (W)*440(D)*400(H)
2、产品料号：60.00.102.0195
3、产品介绍：
SD4345-H(高度 400)是一款经济型气动单层屏敲箱，适用于搭建智能手机、WI-FI、蓝牙、智能电网设备、汽车电子、无人机、智能家居等领域的模组、终端测试解决方案平台。
该屏敲箱采用优质大厂的板材激光数控裁剪、钣金成型、电镀、静电喷涂烤漆、组装调试、老化、测试检验等十几道严格工艺制作而成，具有屏蔽效能高、结构可靠、性能稳定之优点。滤波器选取方面可根据客户实际需求，配置相应的 I/0 数据接口、射频接口，或定案开发非标通讯接口。
4、产品特点：
433*440*400超大的工作尺寸满足市场上智能移动终端大部分测试要求。
采用新型吸波材料，将箱内折反射波信号降低最低，减少因环境引起误测机率。
齐全的通信接口设计，让您搭建测试平台更得心应手、方便快捷。
可靠的安全保护措施，高灵敏度磁环感应器与光电感应器双重保护。
支持RS232串口通讯指令控制、支持PLC在线编程控制。
5、技术指标：
技术指标： | |
工作频率 Working frequency（GHz） | 0.8～6GHZ |
屏蔽效果 Shielding effect | ≥75 dB@2.4GHz/5.8GHz |
接口类型 Interface Type | VGA、DB9、DB25、USB2.0、USB3.0、SMA、RJ45、 BNC、RCA、DC、AC、光纤、HDMI、AV3.5 等接口客户根据实际使用情况可选择组合 |
滤波器开口数量 numbers of filters | 4pcs |
控制方式 | 轻触开关控制 兼容 RS232 通讯指令 PLC在线编程控制(选件) |
安全保护措施 | 磁环、光感应器双重保护，确保操作安全 |
工作温度 working temperature（°C） | 常温工作 |
工作尺寸 | 280(W)*330(D)*190(H) |
外观尺寸 Dimensions（mm） | 340(W)*390(D)*300(H) |
重量 Weight（kg） | 约 20 |
外观颜色 Appearance of color | 米黄色（可依客户要求选用） |

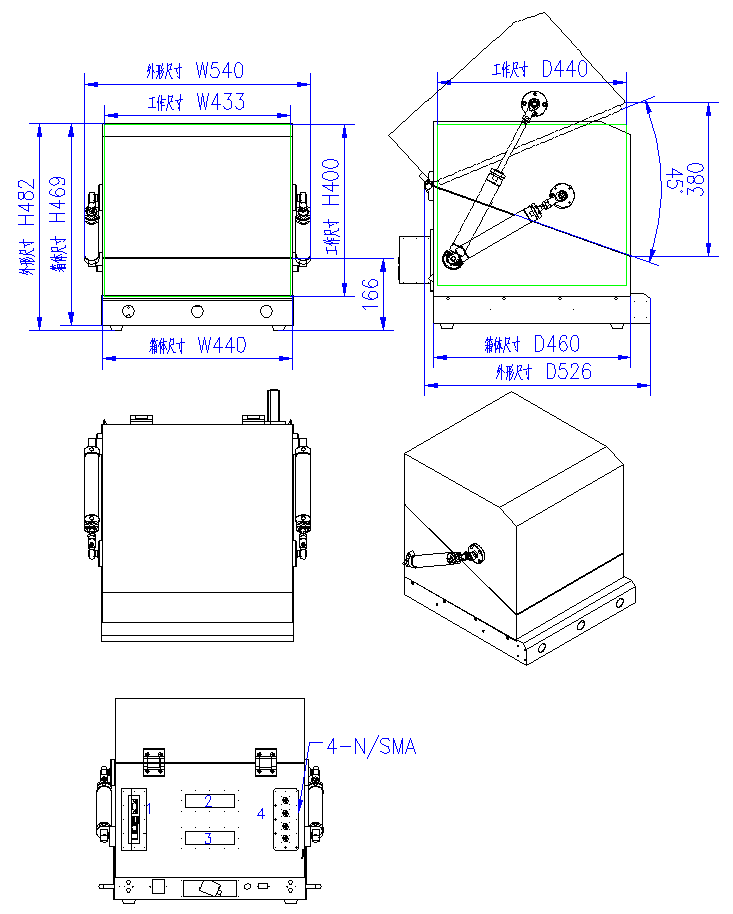

6、外观结构图：
