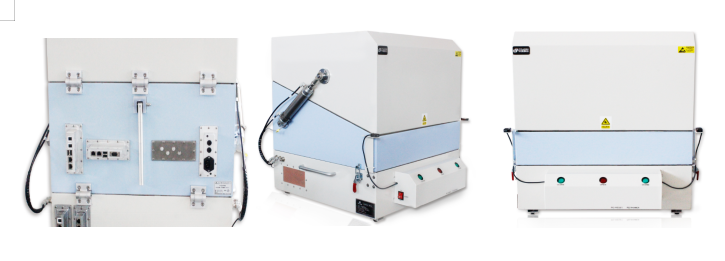

DSD6060-B屏蔽箱

---

1、名称规格：双层屏蔽箱 DSD6060-B/600(W)*600(D)*500(H)

2、产品料号：60.00.102.0962

3、产品介绍：

DSD6060是一款经济型气动双层屏蔽箱，适用于搭建智能手机、WI-FI、蓝牙、智能电网设备、汽车电子、无人机、智能家居等领域的模组、终端测试解决方案平台。

该屏蔽箱采用优质大厂的板材激光数控裁剪、钣金成型、电镀、静电喷涂烤漆、组装调试、老化、测试检验等十几道严格工艺制作而成，具有屏蔽效能高、结构可靠、性能稳定之优点。滤波器选取方面可根据客户实际需求，配置相应的I/O数据接口、射频接口，或定案开发非标通讯接口。

4、产品特点：

600*600*500超大的工作尺寸满足市场上智能移动终端大部分测试要求。

采用新型吸波材料，将箱内折反射波信号降低最低，减少因环境引起误测机率。

齐全的通信接口设计，让您搭建测试平台更得心应手、方便快捷。

可靠的安全保护措施，高灵敏度磁环感应器与光电感应器双重保护。

支持RS232串口通讯指令控制、支持PLC在线编程控制

5、技术指标：

技术指标：
工作频率Working frequency（GHz）	0.8～6GHZ
屏蔽效果Shielding effect	≥80 dB@2.4GHz/5.8GHz
接口类型Interface Type	VGA、DB9、DB25、USB2.0、USB3.0、SMA、RJ45、BNC、RCA、DC、AC、光纤、HDMI、AV3.5等接口客户根据实际使用情况可选择组合

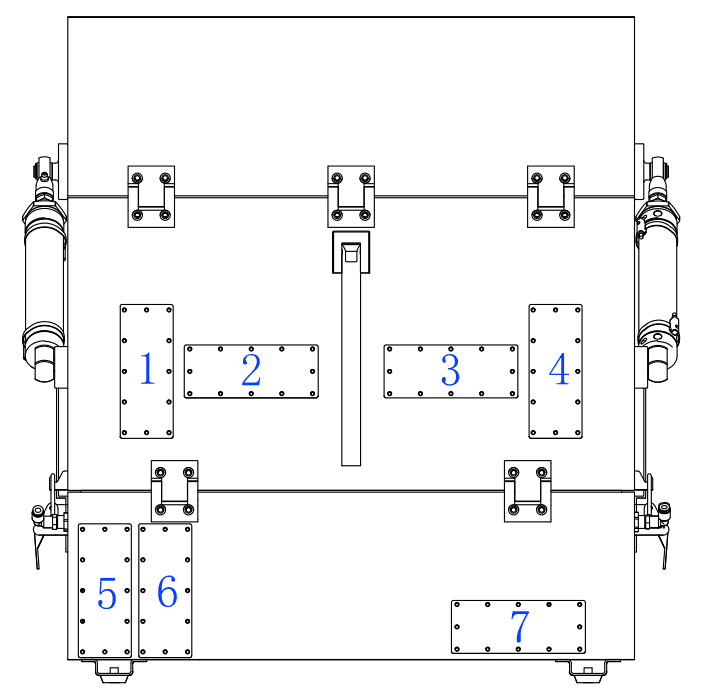

滤波器开口数量numbers of filters	外部7 pcs；内部 3 pcs
控制方式	轻触开关控制 兼容RS232通讯指令 PLC在线编程控制（选件）
安全保护措施	磁环、光感应器双重保护，确保操作安全
工作温度working temperature（°C）	常温工作
上层内尺寸Inside Dimensions（mm）	600(W)*600(D)*500(H)
下层尺寸	600(W)*600(D)*180(H)
外观尺寸Dimensions（mm）	710(W)*775(D)*716(H)
重量Weight（kg）	约70
外观颜色Appearance of color	主体米黄色，下盖浅蓝色（可依客户要求选用）

滤波器可根据客户需要组合、选用。

---
