气密仪

---

产品名称    多通道气密测试仪/宽W:500×深D:302×高H:700

产品料号   60.02.002.0070

产品介绍   多通道气密测试仪由控制电路、气动回路两个部分组成。用于RRU等壳体产品的密封性测试。

产品外观

箱体结构

◆ 框架为20*20方通焊接而成，表面做米白色烤漆

◆ 各表面均采用1.5mm钣金加工，折C型边，表面做米白色烤漆；除门外的面均要求

◆ 采用螺丝锁四角的方式，要求能拆卸

◆ 中间部分隔板为电控元件锁板，加工方式同上

◆ 门上需要开孔，孔位尺寸见图，附暗锁

◆ 底部配橡胶脚垫，可自选

◆ 活页需选用较优质产品，要求美观，不焊接

◆ 所有螺丝均采用半圆头内六角螺丝

技术要求

1、充气

1）采用单路测试和6路同时测试通道，设置快充及慢充两路充气。

2）启动后，快充开始，气压达到气压表P-2值时停止。

3）快充停止后，延时1-2毫秒（时间可能在触摸屏上随意修改），慢充开始，气压达到气压表P-1值时停止。

2、保压

1）单个测试通道，气压达到气压表P-1值后，开始保压并计时（秒），触摸屏显示计时数值

2）计时达到保压时间，当前气压值大于P-2值，测试OK，触摸    屏闪烁OK指示灯（和箱体前面板的指示绿灯同时闪烁）

3）计时小于等于保压时间，当前气压值小于P-2值，测试NG,触摸屏闪烁NG指示灯 （和箱体前面板的指示红灯同时闪烁）

3、功能性

1）用密封性容器测试，必须无明显压降，保证设备自身气路密封性良好

2）状态显示，可在触摸屏/机箱同时显示每个通道的运行状态，在触屏有各路通道良品及NG品的计数，可设置保压时间

3）运行方式采用6路通道独立和同时运行2种，单路运行可以在触屏和机箱面板同时操作，6路同时运行只能在触屏上操作

4、通讯方式     需配有网络接口，便于数据上传

5、数据记录     有良品及NG品的计数

6、开关机控制      电控箱内有空气开关，设备背后有船型电源开关

7、环境条件

工作温度：-5℃~+35℃                                                   贮存温度：-25℃~+70℃

相对湿度：≤90%RH（温度40±2℃）                               大气压力：86kPa~106 kPa

技术指标

工作电源	AC220V（50HZ)
大气压力	86kPa~106   kPa
接口类型Interface Type	RS422,以太网(Ethernet)
控制方式	按钮开关控制 触摸屏在线控制，PLC在线编程控制 远程控制（选件）
安全保护措施	漏电开关
工作温度working temperature（°C）	常温工作-5℃~+35℃
相对湿度	≤90%RH（温度40±2℃）
外观尺寸Dimensions（mm）	500(W)*302(D)*700(H)
重量Weight（kg）	约37.5
外观颜色Appearance of color	主体米黄色，下盖浅蓝色（可依客户要求选用）

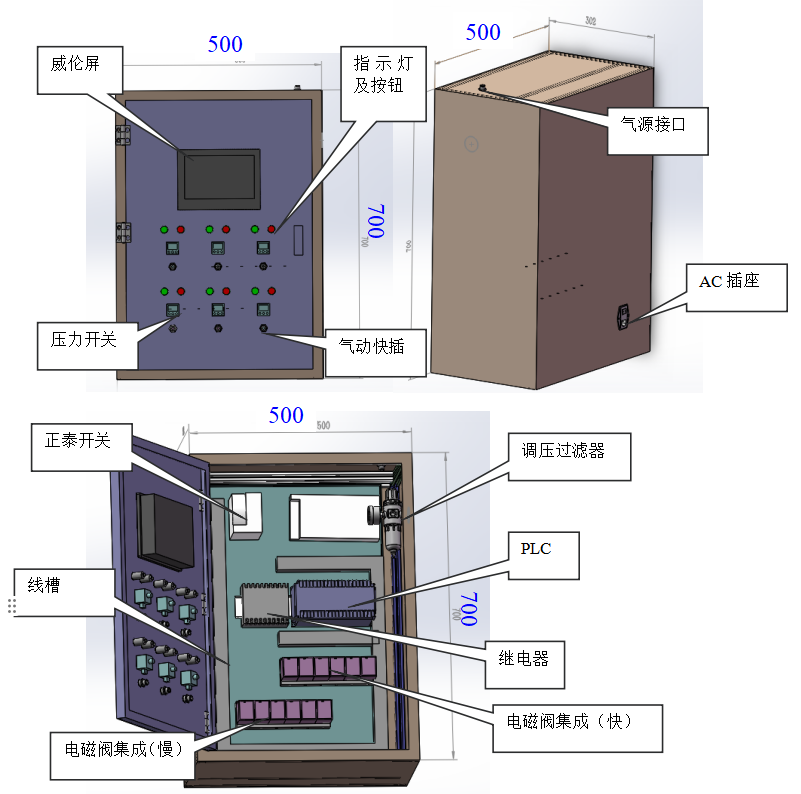

外观结构图

---
